本實用新型涉及地暖模塊技術領域，具體為一種180度干濕彎頭地暖模塊。
背景技術：
地暖是地板輻射采暖的簡稱，是以整個地面為散熱器，通過地板輻射層中的熱媒，均勻加熱整個地面，利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導，來達到取暖的目的。與傳統供暖方式相比，地暖具有散熱均勻、舒適，清潔健康，環保節能，美觀大方，安全可靠，超長壽命和高效隔音等優點，隨著人們生活水平的提高，越來越多的家庭冬季開始使用地暖來供暖。地暖模塊，地熱供暖系統末端主要的可選組件之一。用于取代傳統地暖系統中的保溫板、反射膜、卡釘等輔材。地暖模塊的出現及應用，大大簡化的地暖安裝程序，對于地暖模塊的安裝無論是對于外觀，還是對于后續的地暖模塊使用效果的發揮，都起著重要的作用。但是目前所使用的地暖模塊還存在一些問題：
1、目前市場上通用的底部鋪設及彎路折返材料，多為柱狀板、蘑菇板、隔熱棉，鋪設導線時，導線在彎曲時受到的應力較大，容易對導線造成損傷，導線使用壽命較短；
2、目前市場上通用的地暖模塊材料多為泡沫，雖然鋪設很方便，但縫隙太大、不緊湊、表面導熱不快、熱量上下散發，容易造成熱能消耗大。
技術實現要素：
(一)解決的技術問題
針對現有技術的不足，本實用新型提供了一種180度干濕彎頭地暖模塊，通過弧度解力引直槽的解力引直效果，解決了上述問題。
(二)技術方案
為實現以上目的，本實用新型通過以下技術方案予以實現：一種180度干濕彎頭地暖模塊，包括彎頭模塊本體，所述彎頭模塊本體的一端活動連接有導引模板，所述導引模板的兩側設置有地板龍骨槽，所述地板龍骨槽遠離導引模板的一側設置有水泥回填槽，所述彎頭模塊本體的一端開設有弧度解力引直槽，所述彎頭模塊本體靠近弧度解力引直槽的一端設置有弧度解力模塊，所述彎頭模塊本體遠離弧度解力引直槽的一端開設有固定槽，所述彎頭模塊本體靠近固定槽的一端設置有隔離承重板，所述導引模板的兩側開設有引直槽，所述導引模板靠近引直槽的一側設置有固定擋板。
可選的，所述彎頭模塊本體采用原料為2.5cm厚度的擠塑板，所述彎頭模塊本體長度為60cm，寬度為12cm。
可選的，所述導引模塊有若干個，若干個所述導引模板之間均設置有間隙。
可選的，所述地板龍骨槽和水泥回填槽位于導引模板之間的間隙內，所述地板龍骨槽和水泥回填槽的總寬度和導引模板之間的間隙寬度相同。
可選的，所述弧度解力引直槽為180度的弧形槽，所述弧度解力引直槽的直徑為16cm，所述弧度解力引直槽有若干個，若干個所述弧度解力引直槽之間兩兩相交。
可選的，所述固定槽為直線型的槽，所述固定槽的直徑為1.6cm。
可選的，所述隔離承重板的長度和彎頭模塊本體的長度相同，所述隔離承重板的厚度和彎頭模塊本體的厚度相同。
可選的，所述引直槽的尺寸和弧度解力引直槽的尺寸相適配，所述固定擋板位于導引模板的兩側。
(三)有益效果
本實用新型提供了一種180度干濕彎頭地暖模塊，具備以下有益效果：
1、該180度干濕彎頭地暖模塊，將地暖的導熱管線鉗于弧度解力引直槽的內部，保護管材和雜質面接觸，防止損害，一方面，通過弧度解力引直槽的切槽對導熱管線彎曲折返的應力進行分解，降低彎曲折返產生的應力對導熱管線的損害，提高導熱管線的使用壽命，另一方面，通過弧度解力引直槽使導熱管線便于進行折返安裝，便于對導熱管線進行固定，提高導熱管線的安裝效率。
2、該180度干濕彎頭地暖模塊，一方面，通過對彎頭模塊本體進行手動刀割，將彎頭模塊本體分割為施工所需的尺寸，便于將彎頭模塊本體進行拼接，減小彎頭模塊本體拼接的縫隙，使拼接更加緊湊，另一方面，通過在導引模板之間填充水泥將導引模板之間的間隙進行填充，減小模板之間的縫隙，施工簡單，提高施工的效率，而且能夠對底面進行保溫，阻止熱量向下傳導，提高地暖的取暖效果。
附圖說明

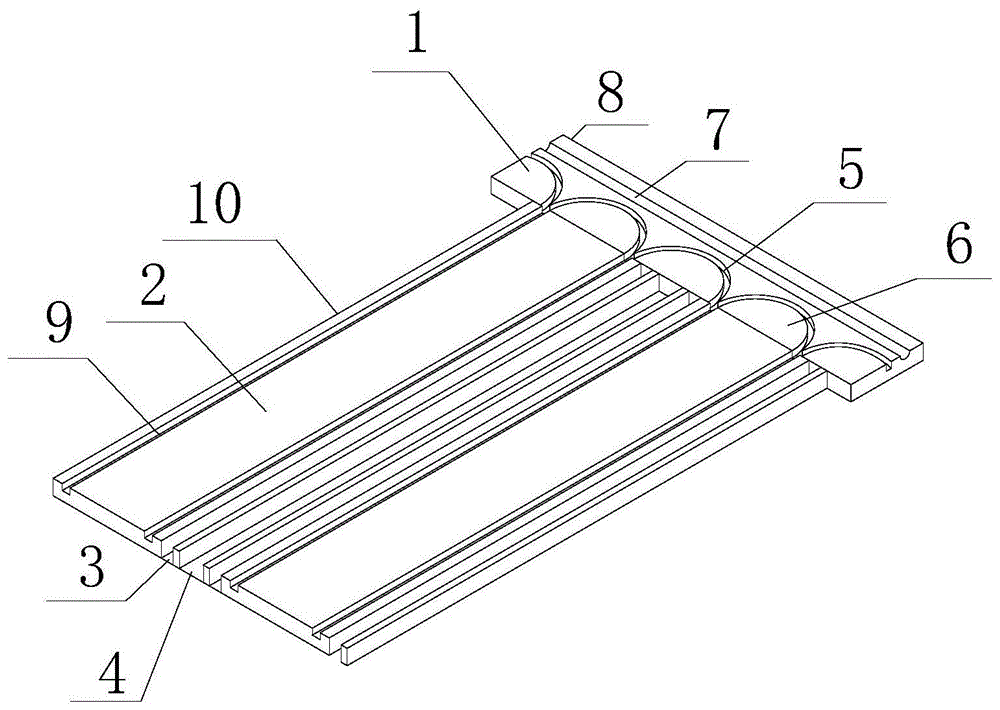

圖1為本實用新型的結構示意圖；
圖2為本實用新型的局部結構示意圖；
圖3為本實用新型彎頭模塊本體的結構示意圖。
圖中：1-彎頭模塊本體，2-導引模板，3-地板龍骨槽，4-水泥回填槽，5-弧度解力引直槽，6-弧度解力模塊，7-固定槽，8-隔離承重板，9-引直槽，10-固定擋板。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。
請參閱圖1-3，本實用新型提供一種技術方案：一種180度干濕彎頭地暖模塊，包括彎頭模塊本體1，彎頭模塊本體1的一端活動連接有導引模板2，導引模板2的兩側設置有地板龍骨槽3，地板龍骨槽3遠離導引模板2的一側設置有水泥回填槽4，彎頭模塊本體1的一端開設有弧度解力引直槽5，彎頭模塊本體1靠近弧度解力引直槽5的一端設置有弧度解力模塊6，彎頭模塊本體1遠離弧度解力引直槽5的一端開設有固定槽7，彎頭模塊本體1靠近固定槽7的一端設置有隔離承重板8，導引模板2的兩側開設有引直槽9，導引模板2靠近引直槽9的一側設置有固定擋板10，彎頭模塊本體1采用原料為2.5cm厚度的擠塑板，彎頭模塊本體1長度為60cm，寬度為12cm，導引模塊2有若干個，若干個導引模板2之間均設置有間隙，地板龍骨槽3和水泥回填槽4位于導引模板2之間的間隙內，地板龍骨槽3和水泥回填槽4的總寬度和導引模板2之間的間隙寬度相同，地板龍骨槽3將地板龍骨進行固定，水泥回填槽4用于填充水泥，弧度解力引直槽5為180度的弧形槽，弧度解力引直槽5的直徑為16cm，弧度解力引直槽5有若干個，若干個弧度解力引直槽5之間兩兩相交，固定槽7為直線型的槽，固定槽7的直徑為1.6cm，隔離承重板8的長度和彎頭模塊本體1的長度相同，隔離承重板8的厚度和彎頭模塊本體1的厚度相同，隔離承重板8所能承載的重量為每平方米35千克，引直槽9的尺寸和弧度解力引直槽5的尺寸相適配，固定擋板10位于導引模板2的兩側，對地板龍骨和水泥進行支撐。
在使用時，將地暖的導熱管線鉗于弧度解力引直槽5的內部，保護管材和雜質面接觸，通過弧度解力引直槽5的180切槽對導熱管線彎曲折返的應力進行分解，降低彎曲折返產生的應力對導熱管線的損害，通過弧度解力引直槽5使導熱管線便于進行折返安裝，便于對導熱管線進行固定，將彎頭模塊本體1和導引模板2進行合縫連接，鋪設導引模板2保持導引模板2之間的間距為55mm，將導引模板2橫豎均按此間距進行鋪設，然后，在導引模板2之間的間距填充水泥，通過對彎頭模塊本體1進行手動刀割，將彎頭模塊本體1分割為施工所需的尺寸，便于將彎頭模塊本體1進行拼接，減小彎頭模塊本體1拼接的縫隙，使拼接更加緊湊，通過在導引模板2之間填充水泥將導引模板2之間的間隙進行填充，減小模板之間的縫隙。
綜上所述，該180度干濕彎頭地暖模塊，使用時，使用者將地暖的導熱管線鉗于弧度解力引直槽5的內部，保護管材和雜質面接觸，防止損害，一方面，通過弧度解力引直槽5的180切槽對導熱管線彎曲折返的應力進行分解，降低彎曲折返產生的應力對導熱管線的損害，提高導熱管線的使用壽命，另一方面，通過弧度解力引直槽5使導熱管線便于進行折返安裝，便于對導熱管線進行固定，提高導熱管線的安裝效率，該180度干濕彎頭地暖模塊，一方面，通過對彎頭模塊本體1進行手動刀割，將彎頭模塊本體1分割為施工所需的尺寸，便于將彎頭模塊本體1進行拼接，減小彎頭模塊本體1拼接的縫隙，使拼接更加緊湊，另一方面，通過在導引模板2之間填充水泥將導引模板2之間的間隙進行填充，減小模板之間的縫隙，施工簡單，提高施工的效率，而且能夠對底面進行保溫，阻止熱量向下傳導，提高地暖的取暖效果。
以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
技術特征：
1.一種180度干濕彎頭地暖模塊，包括彎頭模塊本體(1)，其特征在于：所述彎頭模塊本體(1)的一端活動連接有導引模板(2)，所述導引模板(2)的兩側設置有地板龍骨槽(3)，所述地板龍骨槽(3)遠離導引模板(2)的一側設置有水泥回填槽(4)，所述彎頭模塊本體(1)的一端開設有弧度解力引直槽(5)，所述彎頭模塊本體(1)靠近弧度解力引直槽(5)的一端設置有弧度解力模塊(6)，所述彎頭模塊本體(1)遠離弧度解力引直槽(5)的一端開設有固定槽(7)，所述彎頭模塊本體(1)靠近固定槽(7)的一端設置有隔離承重板(8)，所述導引模板(2)的兩側開設有引直槽(9)，所述導引模板(2)靠近引直槽(9)的一側設置有固定擋板(10)。
2.根據權利要求1所述的一種180度干濕彎頭地暖模塊，其特征在于：所述彎頭模塊本體(1)采用原料為2.5cm厚度的擠塑板，所述彎頭模塊本體(1)長度為60cm，寬度為12cm。
3.根據權利要求1所述的一種180度干濕彎頭地暖模塊，其特征在于：所述導引模板(2)有若干個，若干個所述導引模板(2)之間均設置有間隙。
4.根據權利要求1所述的一種180度干濕彎頭地暖模塊，其特征在于：所述地板龍骨槽(3)和水泥回填槽(4)位于導引模板(2)之間的間隙內，所述地板龍骨槽(3)和水泥回填槽(4)的總寬度和導引模板(2)之間的間隙寬度相同。
5.根據權利要求1所述的一種180度干濕彎頭地暖模塊，其特征在于：所述弧度解力引直槽(5)為180度的弧形槽，所述弧度解力引直槽(5)的直徑為16cm，所述弧度解力引直槽(5)有若干個，若干個所述弧度解力引直槽(5)之間兩兩相交。
6.根據權利要求1所述的一種180度干濕彎頭地暖模塊，其特征在于：所述固定槽(7)為直線型的槽，所述固定槽(7)的直徑為1.6cm。
7.根據權利要求1所述的一種180度干濕彎頭地暖模塊，其特征在于：所述隔離承重板(8)的長度和彎頭模塊本體(1)的長度相同，所述隔離承重板(8)的厚度和彎頭模塊本體(1)的厚度相同。
8.根據權利要求1所述的一種180度干濕彎頭地暖模塊，其特征在于：所述引直槽(9)的尺寸和弧度解力引直槽(5)的尺寸相適配，所述固定擋板(10)位于導引模板(2)的兩側。
技術總結
本實用新型公開了一種180度干濕彎頭地暖模塊，涉及地暖模塊技術領域，該180度干濕彎頭地暖模塊，包括彎頭模塊本體，所述彎頭模塊本體的一端活動連接有導引模板，所述導引模板的兩側設置有地板龍骨槽，所述地板龍骨槽遠離導引模板的一側設置有水泥回填槽，所述彎頭模塊本體的一端開設有弧度解力引直槽，所述彎頭模塊本體靠近弧度解力引直槽的一端設置有弧度解力模塊。該180度干濕彎頭地暖模塊，通過弧度解力引直槽的切槽對導熱管線彎曲折返的應力進行分解，降低彎曲折返產生的應力對導熱管線的損害，提高導熱管線的使用壽命，通過弧度解力引直槽使導熱管線便于進行折返安裝，便于對導熱管線進行固定，提高導熱管線的安裝效率。
